Монтаж гидроизоляции на неутепленной скатной кровле

29.02.2020 Кровля

В конструкции неутеплённой скатной кровли для защиты несущих деревянных элементов и чердачного помещения от подкровельного конденсата и атмосферных осадков, проникающих под кровельное покрытие, в качестве гидроизоляции рекомендуется применять Изоспан D, Изоспан D fix, Изоспан DM или Изоспан AQ proff.

Гидроизоляция

В случае планирования дальнейшего утепления чердачного помещения в качестве гидроизоляции рекомендуется применять паропроницаемую усиленную мембрану Изоспан AQ proff.

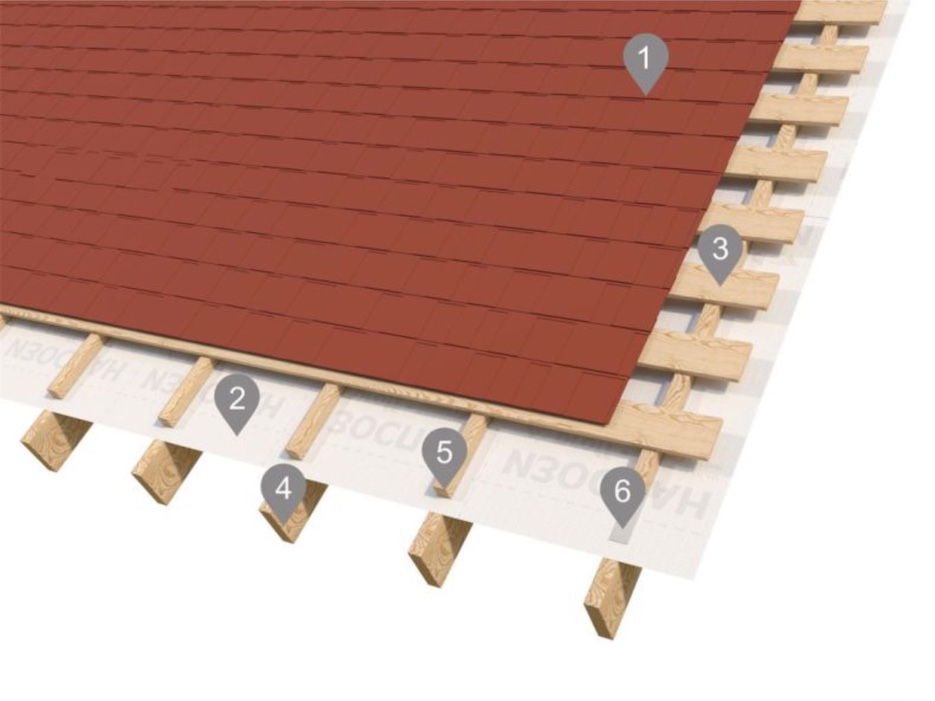

1. кровельное покрытие
2. гидроизоляция Изоспан D, D fix, DM, AQ proff
3. обрешётка
4. стропило
5. контррейка
6. Самоклеющаяся Уплотнительная Лента

Инструкция по монтажу гидроизоляции

Монтаж начинают с нижней части кровли. Изоспан D (Изоспан DM) укладывается гладкой стороной к кровельному покрытию, Изоспан AQ proff (Изоспан D fix) укладывается стороной с логотипами вверх. Материал раскатывается на кровельных стропилах (при малых углах наклона кровли гидроизоляцию рекомендуется монтировать по дощатому настилу, чтобы исключить большое провисание материала). Гидроизоляция Изоспан D (Изоспан D fix, Изоспан DM, Изоспан AQ proff) укладывается с небольшим провисанием (не более 2 см). Монтаж ведётся горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 15 см). Материал фиксируется на стропилах при помощи строительного степлера. Если остатка рулона не хватает на всю ширину кровли, то вертикальный нахлёст полотен гидроизоляции выполняется на стропильной ноге.

В зоне карниза нижняя кромка первого ряда гидроизоляции укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты Изоспан KL+. При укладке гидроизоляции в зоне карниза следует избегать образования складок, препятствующих естественному стоку влаги с поверхности материала.

В ендове полотно гидроизоляции раскатывается поверх ендовных досок по всей длине ендовы и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Нижняя кромка материала укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты Изоспан KL+. Полотно гидроизоляции с левого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски правого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидроизоляции с левого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты Изоспан KL+. Полотно гидроизоляции с правого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски левого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидроизоляции с правого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты Изоспан KL+.

В зоне невентилируемого конька/хребта гидроизоляция перегибается через конёк/хребет на расстояние не менее 15 см и фиксируется на противоположном скате при помощи строительного степлера. Нахлёст проклеивается двухсторонней соединительной лентой Изоспан KL+. В зоне вентилируемого конька/хребта гидроизоляция не доводится до верхней точки, формируя вдоль конька/хребта вентиляционную щель шириной приблизительно 10 см для организации вентиляционного потока (выпуска воздуха). Дополнительно рекомендуется укладывать на коньке/хребте защитную полосу из гидроизоляции поверх контробрешетки.

Для обеспечения герметичности гидроизоляционного слоя нахлёсты уложенных полотен гидроизоляции Изоспан D, Изоспан DM, Изоспан AQ proff рекомендуется проклеивать двухсторонней соединительной лентой Изоспан KL+, нахлёсты гидроизоляции Изоспан D fix проклеиваются при помощи клейких лент, нанесённых на полотно материала. Места примыканий гидроизоляции к трубам, мансардным окнам и другим элементам кровли необходимо проклеивать соединительной лентой Изоспан ML proff.

Окончательно Изоспан D (Изоспан D fix, Изоспан DM, Изоспан AQ proff) закрепляется на стропилах деревянными антисептированными контррейками*. Для герметизации мест крепления контрреек применяется Самоклеющаяся Уплотнительная Лента, которая наклеивается на контррейки перед их монтажом. Контррейки монтируются вертикально по стропилам (уплотнительной лентой к гидроизоляции) и крепятся гвоздями или саморезами. При монтаже контрреек в зоне ендовы необходимо оставлять зазор не менее 5 см между контррейками и ендовными досками для отвода влаги.

По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия.

Для обеспечения вентиляции подкровельного пространства с целью выветривания водяного пара и конденсата обязательно предусматривают:

1. вентилируемый зазор между гидроизоляцией Изоспан D (Изоспан D fix, Изоспан DM, Изоспан AQ proff)и обрешёткой/сплошным настилом на толщину контррейки. Высота вентилируемого зазора зависит от длины и угла наклона ската крыши и определяется в соответствии с СП 17.13330 «Кровли»;

2. входные вентиляционные отверстия в нижней части крыши (в районе карниза) и выходные вентиляционные отверстия в верхней части крыши (в районе коньков/хребтов) для циркуляции воздуха;

3. свободный проход воздуха в вентилируемом зазоре от нижней к верхней части крыши (от карниза к коньку/хребту);

4. вентиляцию холодного чердака через отверстия в кровле (коньки/хребты, карнизы, слуховые окна, вытяжные патрубки и т. п.), суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.

Система вентиляции должна быть устроена таким образом, чтобы исключить застой воздуха в подкровельном пространстве.
