Монтаж гидро-ветрозащиты и пароизоляции на утепленной скатной кровле

12.02.2020 Кровля, Изоляция

В конструкции утеплённой скатной кровли для защиты утеплителя и несущих элементов от подкровельного конденсата, ветра и атмосферных осадков, проникающих под кровельное покрытие, рекомендуется применять трёхслойные гидро-ветрозащитные мембраны.

Гидро-ветрозащита

Мебраны необходимо выбирать такие, которые не препятствуют выходу водяных паров из утеплителя в вентилируемый зазор. К примеру, это ИзоспанAQ proff, Изоспан AQ 150 proff, Изоспан AS 130, Изоспан AS или Изоспан AM.

При применении в мансардном помещении способа утепления по П-образной схеме или по схеме трапеции в качестве гидро-ветрозащиты рекомендуется применять усиленный материал Изоспан AQ proff.

Изоспан AQ proff, Изоспан AQ 150 proff, Изоспан AS 130, Изоспан AS и Изоспан АМ не предназначены для применения в качестве основного или временного кровельного покрытия!

Инструкция по монтажу гидро-ветрозащиты

Монтаж начинают с нижней части кровли. Изоспан AQ proff (Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан АМ) раскатывается на кровельных стропилах стороной с логотипами вверх. Гидро-ветрозащитная мембрана укладывается без натяжения. Монтаж ведётся горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов не менее 15 см). Материал фиксируется на стропилах при помощи строительного степлера. Если остатка рулона не хватает на всю ширину кровли, то вертикальный нахлёст полотен мембраны выполняется на стропильной ноге.

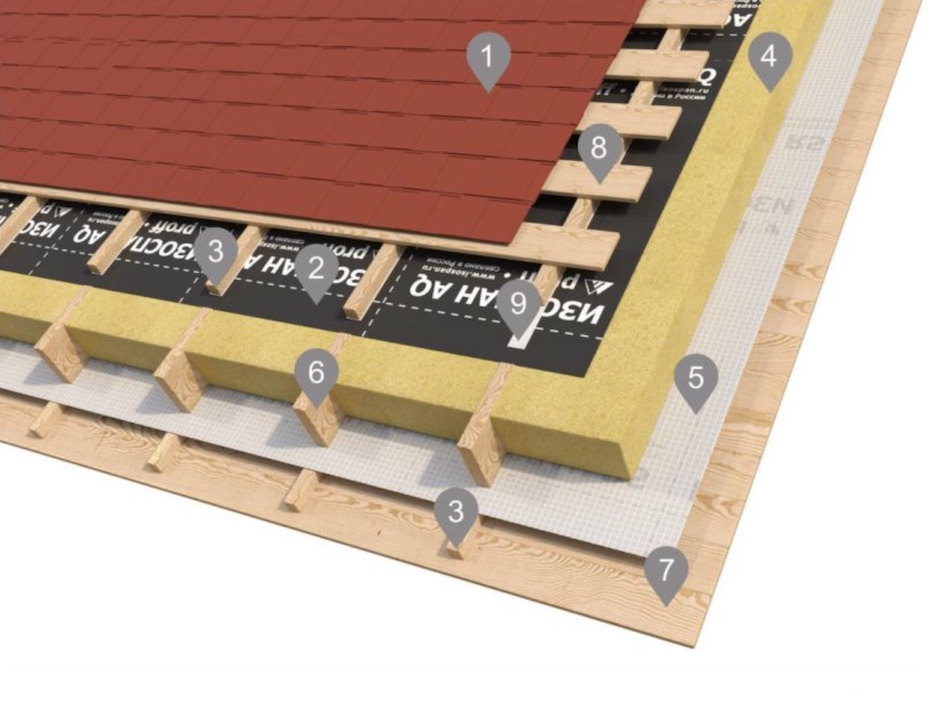

1. кровельное покрытие
2. гидро-ветрозащитная мембрана Изоспан AQ proff,
AQ 150 proff, AS 130, AS, AM
3. контррейка
4. утеплитель
5. пароизоляция Изоспан RS, B, B fix
6. стропило
7. внутренняя отделка
8. обрешётка
9. Самоклеющаяся Уплотнительная Лента

В зоне карниза нижняя кромка первого ряда гидро-ветрозащитной мембраны укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты Изоспан KL+. При укладке мембраны в зоне карниза следует избегать образования складок, препятствующих естественному стоку влаги с поверхности материала.

В ендове полотно гидро-ветрозащитной мембраны раскатывается поверх ендовных досок по всей длине ендовы и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Нижняя кромка материала укладывается на капельник и приклеивается к нему с помощью двухсторонней соединительной ленты Изоспан KL+. Полотно гидро-ветрозащитной мембраны с левого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски правого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидро-ветрозащитной мембраны с левого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты Изоспан KL+. Полотно гидро-ветрозащитной мембраны с правого ската заводится на ендову с перехлёстом не менее 15 см от ендовной доски левого ската и фиксируется при помощи строительного степлера по верхней поверхности ендовных досок, а также по стропилам (не ближе 30 см от оси ендовы). Излишек материала обрезается. Нижняя кромка полотна гидро-ветрозащитной мембраны с правого ската приклеивается к капельнику и к материалу, уложенному в ендову, с помощью двухсторонней соединительной ленты Изоспан KL+.

В зоне конька/хребта гидро-ветрозащитная мембрана перегибается через конёк/хребет на расстояние не менее 15 см и фиксируется на противоположном скате при помощи строительного степлера. Нахлёст проклеивается двухсторонней соединительной лентой Изоспан KL+.

Для обеспечения герметичности гидро-ветрозащитного слоя нахлёсты уложенных полотен мембраны рекомендуется проклеивать двухсторонней соединительной лентой Изоспан KL+; места примыканий гидро-ветрозащитной мембраны к трубам, мансардным окнам и другим элементам кровли необходимо проклеивать соединительной лентой Изоспан ML proff.

Окончательно Изоспан AQ proff (Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан AМ) закрепляется на стропилах деревянными антисептированными контррейками*. Для герметизации мест крепления контрреек применяется Самоклеющаяся Уплотнительная Лента, которая наклеивается на контррейки перед их монтажом. Контррейки монтируются вертикально по стропилам (уплотнительной лентой к гидро-ветрозащитной мембране) и крепятся гвоздями или саморезами. При монтаже контрреек в зоне ендовы необходимо оставлять зазор не менее 5 см между контррейками и ендовными досками для отвода влаги.

По контррейкам монтируется обрешётка или сплошной дощатый настил в зависимости от типа кровельного покрытия.

Для обеспечения вентиляции подкровельного пространства с целью выветривания водяного пара и конденсата обязательно предусматривают:

1. вентилируемый зазор между наружной стороной гидро-ветрозащитной паропроницаемой мембраны Изоспан AQ proff (Изоспан AQ 150 proff, Изоспан АS 130, Изоспан АS, Изоспан AМ) и обрешёткой / сплошным настилом на толщину контррейки. Высота вентилируемого зазора зависит от длины и угла наклона ската крыши и определяется в соответствии с СП 17.13330 «Кровли»;

2. входные вентиляционные отверстия в нижней части крыши (в районе карниза) и выходные вентиляционные отверстия в верхней части крыши (в районе коньков/хребтов) для циркуляции воздуха;

3. свободный проход воздуха в вентилируемом зазоре от нижней к верхней части крыши (от карниза к коньку/хребту).

Система вентиляции должна быть устроена таким образом, чтобы исключить застой воздуха в подкровельном пространстве.

Пароизоляция

В конструкции утеплённой скатной кровли в качестве пароизоляции, а также для предотвращения проникновения частиц волокнистого утеплителя во внутреннее пространство здания рекомендуется применять Изоспан RS, Изоспан В или Изоспан В fix.

Инструкция по монтажу пароизоляции

Пароизоляция монтируется с внутренней стороны утеплителя. Изоспан RS (Изоспан В, Изоспан В fix) укладывается гладкой стороной к утеплителю, шероховатой — в сторону помещения. Монтаж ведётся снизу-вверх, горизонтальными полотнами, внахлёст (ширина горизонтальных и вертикальных нахлёстов — не менее 15 см). Материал крепится на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой.

Для обеспечения герметичности пароизоляционного слоя:

1. нахлёсты полотен пароизоляции Изоспан RS необходимо проклеивать соединительной лентой Изоспан KL+или Изоспан ML proff. Нахлёсты полотен пароизоляции Изоспан В необходимо проклеивать соединительной лентой Изоспан KL+, Изоспан KL, Изоспан SL или Изоспан ML proff. Горизонтальные нахлёсты пароизоляции Изоспан В fix проклеиваются при помощи клейких лент, нанесённых на полотно материала, вертикальные нахлёсты Изоспан В fixпроклеиваются при помощи клейких лент Изоспан KL+ или Изоспан ML proff.

2. места примыканий пароизоляции к деревянным, бетонным и прочим поверхностям необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+.

Окончательно Изоспан RS (Изоспан В, Изоспан В fix) закрепляется на стропилах или черновой обшивке вертикальными антисептированными деревянными рейками 4×5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т. д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4–5 см между пароизоляцией и отделкой.

Вместо Изоспана RS (Изоспан В, Изоспан В fix) в качестве пароизоляции в конструкции утеплённой скатной кровли может применяться Изоспан DM или Изоспан C. Изоспан DM укладывается аналогично Изоспану RS, Изоспан Cукладывается аналогично Изоспану В.

Также в конструкции утеплённой скатной кровли в качестве пароизоляции с эффектом энергосбережения может применяться Изоспан RF, Изоспан FS, Изоспан FD и Изоспан FX.

Отражающая пароизоляция Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX) укладывается с внутренней стороны утеплителя, металлизированной поверхностью в сторону помещения. Монтаж ведётся снизу вверх, горизонтальными полотнами, внахлёст (Изоспан FX — встык), ширина горизонтальных и вертикальных нахлёстов не менее 15 см. Материал крепится на стропила или по черновой обшивке при помощи строительного степлера или оцинкованных гвоздей с широкой шляпкой. Для обеспечения герметичности пароизоляционного слоя нахлёсты полотен отражающей пароизоляции необходимо проклеивать металлизированной соединительной лентой Изоспан FL; места примыканий отражающей пароизоляции к деревянным, бетонным и прочим поверхностям, необходимо проклеивать соединительной лентой Изоспан ML proff или Изоспан KL+. Окончательно Изоспан RF (Изоспан FS, Изоспан FD, Изоспан FX)закрепляется на стропилах или черновой обшивке вертикальными антисептированными деревянными рейками 4×5 см (при отделке помещения вагонкой, фанерой, декоративными панелями и т. д.) или оцинкованными профилями (при отделке гипсокартоном). Внутренняя отделка помещения крепится к реечному каркасу или оцинкованным профилям с зазором 4–5 см между отражающей пароизоляцией и отделкой. Необходимо соблюдать зазор 4–5 см между отражающей поверхностью Изоспана RF (Изоспана FS, Изоспана FD, Изоспана FX) и материалом внутренней отделки для обеспечения условий теплового отражения.
